29 marzo 2011

Paso de Obstáculos

Cuando nos enfrentemos a cualquier dificultad todo-terreno hemos de adaptar la velocidad a la dificultad de las mismas y valorar visualmente, si es preciso a pié, si es necesario su posible franqueo. Ante la duda siempre es mejor buscar una ruta alternativa.
TRONCOS CAIDOS
Los troncos caídos son más fáciles de franquearlos en ángulo, en primer lugar porque evitamos entrar de frente con nuestro punto de ataque que podría estar limitado por la defensa o base de muelles, aprovechando el recorrido de la suspensión procurando subir una llanta a la vez, lo que nos hace ganar altura y evitar quedar atorados con algún elemento mecánico bajo, como los diferenciales o el puente de la reductora..

ZANJAS
Estas podrán ser superadas dependiendo de su tamaño  y del recorrido de la suspensión de nuestro 4x4, es importante en todo caso acceder a ellas de forma diagonal es decir con una llanta y enseguida con la siguiente, esto nos dará la oportunidad de ir ganando altura y evitar quedar atrapados con algún elemento del punto de ataque de nuestro TT (muelles o defensa) y reducir el riesgo de quedar embancados en el punto ventral, en caso de ser necesario podremos recurrir a las escaleras de aluminio desarrolladas para sortear este tipo de pasos
.
PASOS EN "V"
Los pasos en V son zanjas que atacamos longitudinalmente. Para su superación debemos mantener las ruedas a los lados de la zanja, sujetando firmemente la dirección e intentando siempre llevar el vehículo lo más horizontal posible. Si la zanja se ensancha es posible que todo el coche se introduzca en ella, por lo que hay que procurar mantener la misma altura a ambos lados, en ocasiones apoyándonos en el borde externo de los neumáticos o incluso en los laterales de los mismos.
En cualquier caso, nuestra habilidad y nuestra experiencia nos guiarán a continuar. Es recomendable que nos asistan desde el exterior del vehículo, esto lo puede hacer el spoter, quien desde el frente puede tener una visión mas clara de lo que se esta superando y dirigirnos a lo largo del trecho y evitarnos un deslizamiento hacia el fondo y quedar recostados lateralmente.

PASO DE CRESTAS
Para el paso de crestas es importante saber cuál es el ángulo ventral de nuestro coche. Este depende de la longitud entre ejes y la altura libre entre el punto mecánico mas bajo del vehículo, que generalmente es el puente de soporte del transfer.
  • Se recomienda en primer termino procurar pasar de forma diagonal, lo que nos la posibilidad de tener 4 puntos de tracción.
  • En caso contrario es aconsejable darle impulso al TT para que en caso de roce y de la posibilidad de que “enganche de panza”, este sea suficiente para que el tren delantero haga un pequeño vuelo, evitando que la panza se enganche, y una vez que las ruedas delanteras están levantándose, soltaremos el acelerador para evitar que el impulso sea mayor que el deseado.


RODERAS
Si bien la mayoría de las veces nos resultan útiles, debido a que ayudan a guiar la trayectoria de nuestro vehículo, en cuanto aumentan su profundidad, se pueden convertir en una peligrosa trampa. Es posible que el coche se empance mientras las ruedas giran en el aire sin llegar a apoyarse lo suficiente para traccionar.
Cuando estas son profundas lo mejor que podemos hacer es llevar una rueda por el exterior y la otra entre las dos roderas, sin golpes de acelerador bruscos, ya que esto podía provocar que el coche cruzara y cayéramos en el interior de las mismas, sobre todo cuando el terreno está lleno de barro.



Información obtenida del Manual de Conducción de Jeep por club jeep adventure

22 marzo 2011

Superando obstaculos

A continuación vamos a ver una serie de características de la conducción fuera de la carretera que requieren de una especial atención. Veremos técnicas adecuadas para poder superar circunstancias especiales de la forma más segura posible y sin dañar el vehículo.

PENDIENTES
Las pendientes son origen de muchos de los problemas de los conductores todoterreno. Si la pendiente es muy escarpada y no tiene suficiente confianza en que usted o su vehículo pueden superarla, ni siquiera lo intente. Al subir o bajar una pendiente siempre intente hacerlo en perpendicular.
Nunca conduzca en pendientes de forma angulada ya que esto podría hacerle volcar, esto debido a que se puede superar el centro de gravedad del vehículo y facilitar el volteo. La mayoría de los vehículos pueden subir pendientes cortas y empinadas pero no largas y empinadas. La velocidad y la potencia no siempre son la respuesta.

ASCENDER
Al ascender una pendiente hay muchos factores que intervienen.

El Primer factor en tomar en cuenta es el tipo de suelo
· Si esta húmedo ofrece una buena tracción.
· Si se encuentra seco y suelto, seco y arenoso puede hacer que las ruedas se patinen
· Si se encuentra mojado y con barro puede este puede ser el
más difícil y peligroso ya que en el la perdida de control por derrapamiento es mas probable.

Segundo factor en tomar en cuenta es la pendiente.
Si ésta es muy pronunciada o escarpada y no tiene confianza en superarla busque un camino alternativo.
Conozca sus limitaciones y las de su vehículo, siempre tenga presente el sentido común, recuerde que al estar jeepeando, uno se va llenando de adrenalina y toda dificultad se puede ver fácil de franquear y eso puede generar un accidente.

  • Antes de iniciar el ascenso asegúrese de saber lo que hay al otro lado de la pendiente. Es conveniente hacer un reconocimiento a pié, y si es preciso seguir las instrucciones de un spoter quien le puede dar dirección .
  • Al iniciar la subida pise el acelerador.
  • Cuando se aproxime a la cumbre y antes de superarla, suelte un poco el acelerador.
  • Si es preciso mueva un poco el volante de lado a lado para buscar mejor la tracción.

NUNCA ASCIENDA EN ÁNGULO
Jamas ascienda una pendiente en ángulo, intente siempre subir o bajar en línea recta.
Si el coche se atasca en medio de la pendiente, introduzca la marcha atrás y baje marcha atrás, de forma recta, evitando a toda costa girar el volante, ya que podría perder el control y volcar.
DESCENDER
Siempre descienda frenando con motor, y empleando la reductora en LOW y en la velocidad mas baja. esto hará que las ruedas rueden lentamente deteniendo el auto prácticamente por completo sin el empleo del freno
Con cambio manual use la primera  y no toque el embrague.
Con transmisión automática  igual ponla en 1era.
Si empieza a deslizarse de lado, gire en dirección a la parte baja de la pendiente para corregir el deslizamiento.

SI SE QUEDA SUSPENDIDO EN LA CIMA:
Al superar una colina o un montículo, tenga cuidado de no exceder el ángulo ventral y quedarse suspendido en su vértice con las ruedas en el vacío.
Si esto ocurre quizá deba hacer uso del gato para sacar el vehículo.
También puede intentar colocar piedras, o cualquier cosa que tenga a mano, debajo de los neumáticos; luego balancee suavemente el vehículo y gire las ruedas repetidas veces hasta que adquieran tracción.

INCLINACIONES LATERALES
Como primer consejo; evitar el paso por zonas de fuertes inclinaciones laterales y buscar otro camino. Si esto no es posible, avanzaremos con precaución verificando constantemente la estabilidad y el agarre. En caso de pérdida de sujeción girar el volante hacia la parte baja de la pendiente, nunca intente subir ya que probablemente volcaría.
Si elige bien el paso siempre puede evitar fuertes inclinaciones laterales.

ROCAS
Para la superación de rocas y otros elementos es necesario tener presente la altura libre de nuestro vehículo así como los accesorios que se le han instalado.
Cualquier paso por una zona de rocas debe estar acompañado de una muy baja velocidad, para no dañar el vehículo y minimizar los riesgos, ademas de ser muy importante tener un copiloto que te guíe a lo largo de la sección rocosa.
Es importante procurar al pasar por encima de las rocas con una rueda a cada lado, tener presente la posición de tu diferencial, ya que este elemento como lo hemos comentado es la pieza mas baja de tu vehículo,  y la tapa del mismo puede ser perforada con cierta facilidad, en todo caso procura  trepar a las rocas con las llantas, para ganar altura en la zona central de tu 4x4. Ahora que si llegamos a escuchar algún ruido metálico o un chirrido en las piedras, no debemos alarmarnos en exceso, ya que podríamos estar rozando con el chasis o los protectores instalados y desplazándonos a baja velocidad y en condiciones normales esto no dañara el vehículo, nuestros Jeep están construidos pensando en estas circunstancias. De cualquier forma: precaución y en caso de circular frecuentemente por terrenos rocosos instalar protecciones adicionales   disponibles, como son los Rock Guards en diferenciales, o rocksliders, también es conveniente que de ser esta una de tus aficiones favoritas, cuentes con escaleras de aluminio desarrolladas para emplearlas para atacar escalones grandes o separaciones entre piedras.




Información obtenida del Manual de Conducción de Jeep por club jeep adventure

17 marzo 2011

Cuando se habla de cotas del 4x4 a que se refieren?

Para ser conductores competentes de 4x4 es necesario que conozcamos la terminología del mismo y las aptitudes (cotas) 4x4 de nuestro vehículo, sabiendo cuáles son sus límites para no superarlos. Estas cotas t a m b i é n m a r c a n l a diferencia entre unos todoterrenos y otros.

Ángulo de ataque
Es la capacidad de un vehículo todoterreno para poder afrontar desniveles de terreno en su parte delantera: este ángulo lo forman la línea de suelo, en una superficie llana, y la línea recta que se dibuja entre la parte anterior del neumático y la parte más saliente de la carrocería en su parte delantera.

Ángulo de salida
Es la capacidad de un vehículo todoterreno para poder afrontar desniveles en su parte trasera: este ángulo lo forman la línea de suelo, en una superficie llana, y la línea recta que se dibuja entre la parte posterior del neumático trasero y el voladizo trasero que antes encontremos (suele ser el paragolpes el escape o incluso, y en determinados modelos, el depósito de gasolina).

Ángulo ventral
Es la capacidad de un vehículo todoterreno para superar crestas. Es el ángulo formado por los ejes delantero y trasero y la parte entre ejes más baja del vehículo (suele ser el puente de la transfer e incluso el catalizador del coche).

Altura libre
Esta altura es la cota mínima comprendida entre el suelo y el órgano mecánico más cercano del vehículo 4x4. Por regla general suelen ser los diferenciales o los puentes de la reductora, los que suelen dar esta medida.

Inclinación máxima
Es la capacidad de un vehículo todoterreno para inclinarse lateralmente. Es la cota más peligrosa y que siempre debemos tener en cuenta, ya que, si la sobrepasamos, originaremos el vuelco de  inmediato. Esta medida tan crítica se encuentra alrededor de los 45º y prácticamente no varía, aunque se trate de vehículos de diferente tamaño y peso.




Recorrido de suspensión
Es la distancia entre los topes de suspensión, es decir, de totalmente extendida a totalmente comprimida. Cuanto más recorrido de suspensión posea un vehículo mayor superficie de contacto tendrá en sus neumáticos al superar un obstáculo, porque podrá mantener más tiempo las ruedas en contacto con el suelo y ejercer más presión.




Profundidad de vadeo
Es la capacidad de un vehículo todoterreno para poder superar una corriente o balsa de agua. Dicha profundidad la dictamina la entrada de admisión del aire al motor y, en el caso de algunos motores gasolina, algunos componentes eléctricos como las bobinas de encendido. Esta altura puede ser fácilmente modificable subiendo la entrada de admisión del aire con un snorkel y  rociando con un líquido especial los cables de corriente en el caso de esas mecánicas de gasolina.


Información obtenida del Manual de Conducción de Jeep por club jeep adventure

15 marzo 2011

Uso de la tracción 4x4 4ta Parte QUADRA DRIVE

QUADRA-DRIVE
A los diferenciales progresivos Vari-Lok, que bloquean ambos ejes al mismo tiempo, se le une el sistema Quadra-Trac II para crear el sistema denominado Quadra-Drive. El sistema Vari-Lok sólo se encuentra disponible en el Grand Cherokee y ha sido el primero en el mercado en utilizar el sistema de ejes progresivos. Esto significa que el Quadra-Drive puede transmitir todo el par a una sola rueda si fuese necesario.
El sistema Quadra-Drive proporciona una espectacular repuesta y adherencia bajo todo tipo de condiciones. También mejora la estabilidad bajo superficies deslizantes ya que utiliza al máximo la tracción disponible, siendo especialmente importante en los giros y al subir pendientes.
Tracción a las Cuatro Ruedas sin reductora (High-Range Four-Wheel Drive):
En asfalto seco, el Quadra-Drive envía casi la totalidad de la potencia a las ruedas traseras. Cuando el sistema percibe que ambos ejes giran a diferente velocidad, como por ejemplo en terreno deslizante o carreteras en mal estado, el sistema transmite el par motor directamente al eje delantero en proporción a las necesidades. Si fuese necesario puede enviar el 100% de la
potencia a una de las ruedas. Este mecanismo se pone en marcha sin que el conductor tenga que realizar ninguna operación.
Neutral:
A diferencia de muchos sistemas de tracción total, el Quadra-Trac se caracteriza por la posibilidad de activar una posición neutral en su caja de transferencias. Esto permite que se pueda remolcar el vehículo sin dañar la transmisión.
Tracción Total con reductora conectada (Low-Range Four-Wheel Drive):
La selección y abandono de la posición de reductora ha de realizarse con el vehículo totalmente parado y en punto muerto. Con la reductora conectada, el sistema Quadra-Trac bloquea ambos ejes para que giren a igual velocidad (igual que en el Command-Trac). La potencia del motor se
multiplicado en más del doble la relación del cambio, el conductor obtiene un par óptimo y más control en condiciones adversas.
IMPORTANTE: No se debe utilizar la reductora en condiciones de asfalto seco.


Información obtenida del Manual de Conducción de Jeep por club jeep adventure

Uso de la tracción 4x4 3ra Parte CUADRA TRAC

QUADRA TRAC
Quadra-Trac es un sistema de tracción total que se conecta automáticamente en función de las necesidades del terreno. Cuando se produce una pérdida de tracción, el diferencial central de acoplamiento viscoso distribuye automáticamente el par al eje delantero para proporcionar una adherencia adicional.
Tracción a las Cuatro Ruedas sin reductora (High-Range Four-Wheel Drive):
En asfalto seco, el Quadra-Trac envía prácticamente el 100% de la potencia a las ruedas traseras. Cuando el sistema percibe que ambos ejes giran a diferente velocidad, como por ejemplo en terreno deslizante o carreteras en mal estado, el acoplamiento viscoso transmite el par motor directamente al eje delantero. Si fuese necesario, puede enviar el 100% de la potencia al eje delantero. Este mecanismo se pone en marcha sin que el conductor tenga que realizar ninguna operación.
Neutral:
A diferencia de muchos sistemas de tracción total, el Quadra-Trac se caracteriza por la posibilidad de activar una posición neutral en su caja de transferencias. Esto permite que se pueda remolcar el vehículo sin dañar la transmisión.
Tracción Total con reductora conectada (Low-Range Four-Wheel Drive):
La selección y abandono de la posición de reductora ha de realizarse con el vehículo totalmente parado y en punto muerto. Con la reductora conectada, el sistema Quadra-Trac bloquea ambos ejes para que giren a igual velocidad, (igual que en el Command-Trac). La potencia del motor se transmite a través de la caja reductora que multiplica el par por 2.72:1. Al ser multiplicado en más del doble la relación del cambio, el conductor obtiene un par óptimo y más control en condiciones adversas.
IMPORTANTE: No se debe utilizar la reductora en condiciones de asfalto seco.


Información obtenida del Manual de Conducción de Jeep por club jeep adventure

Uso de la tracción 4x4 2da Parte SELEC TRAC

SELEC TRAC
Es un sistema de tracción total permanente que puede ser usado en todo tipo de situaciones. Utiliza un diferencial central acompañado de los diferenciales delantero y trasero. Esto permite que todas las ruedas puedan girar a distinta velocidad (es decir, de manera independiente), al abordar una curva o en superficies que requieran la tracción total.
Tracción a Dos Ruedas (2WD):
En esta posición, el eje delantero gira libremente y la potencia es enviada al eje trasero, que impulsa al vehículo.
Tracción a las Cuatro Ruedas sin reductora, de uso temporal
(High-Range 4WD Part-Time):
La selección y abandono de esta posición puede realizarse con el vehículo en movimiento hasta 88 km/h. En esta posición el diferencial central Selec-Trac bloquea mecánicamente ambos ejes de manera que giren a la misma velocidad para obtener una máxima tracción (igual que en el Command-Trac).
IMPORTANTE: Debido a que esta posición está diseñada para ser utilizada temporalmente cuando se requiere una mejor tracción, no debe ser utilizada en asfalto seco. Se debe cambiar a dos ruedas motrices (2WD) o tracción total permanente (4WD Full Time) cuando se vuelva a asfalto seco.
Tracción a las Cuatro Ruedas sin reductora, de uso permanente
(High-Range 4WD Full-Time):
La selección y abandono de esta posición puede realizarse con el vehículo en movimiento hasta 88 km/h.
Esta es la posición que realmente diferencia Selec-Trac y Command-Trac. En esta posición, el diferencial central transmite el par al eje delantero y trasero, distribuyendo el mismo en función de la demanda de tracción y permitiendo a ambos ejes girar a diferente velocidad. Puede llegar a transmitir un 48% de la tracción al eje delantero. Esta posición, que puede ser insertada con el vehículo en movimiento, permite circular sobre cualquier superficie incluyendo asfalto seco sin incrementar el desgaste en la transmisión.
Neutral:
A diferencia de muchos sistemas de tracción total, el Select-Trac se caracteriza por la posibilidad de activar una posición neutral en su caja de transferencias. Esto permite que se pueda remolcar el vehículo sin dañar la transmisión.
Tracción a las Cuatro Ruedas con Reductora conectada (Low- Range 4WD):
La selección y abandono de la posición de reductora ha de realizarse con el vehículo totalmente parado y en punto muerto. La potencia del motor se transmite a través de la caja reductora que multiplica el par por 2.72:1. Al ser multiplicado en más del doble la relación del cambio, el conductor obtiene un par óptimo y más control en condiciones adversas.
IMPORTANTE: No se debe utilizar la reductora en condiciones de asfalto seco.
(El diferencial central se mantiene bloqueado como en la posición temporal de tracción total).


Información obtenida del Manual de Conducción de Jeep por club jeep adventure

Uso de la tracción 4x4 1era Parte COMAND TRAC

Una de las características que definen a un todoterreno es la tracción a las cuatro ruedas. La tracción a las cuatro ruedas nos permite circular por terrenos difíciles o superficies de poca adherencia, como las pistas de tierra, con más seguridad y manteniendo el control direccional del vehículo.
Como norma general, fuera de la carretera utilizaremos siempre la tracción a las cuatro ruedas (4H). El engranar en los vehículos Jeep la tracción a las cuatro ruedas es sumamente sencillo, ya que no requiere más operaciones que colocar la palanca de la caja de transferencia en la correspondiente posición, sin necesidad de detener el vehículo. Es recomendable realizarlo a una velocidad moderada y, de ser posible, en línea recta, para evitar alguna reacción extraña al traccionar el vehículo también con el eje delantero. El uso de la reductora (4L)está indicado para zonas muy complicadas y para superar obstáculos. Se debe seleccionar con el vehículo totalmente parado.
Los vehículos Jeep están equipados con diferentes cajas de transferencia y cada una de ellas posee unas particularidades que deben conocerse para utilizarlas correctamente.

COMMAND-TRAC

Es un sistema de tracción total, no permanente o de uso temporal. La caja de transferencia proporciona el mismo par motor a ambos ejes, que giran a la misma velocidad. No debe ser utilizado en condiciones de asfalto seco. El conductor puede conectarla, incluso en marcha, siempre y cuando circule a menos de 88 km/h (solamente en 4H, para activar la tracción total, no la reductora).

Tracción a Dos Ruedas (2WD):
En esta posición, el eje delantero gira libremente y la potencia es enviada al eje trasero, que impulsa al vehículo.
Tracción a las Cuatro Ruedas (High-Range 4WD):
La selección y abandono de esta posición puede realizarse con el vehículo en movimiento hasta 88 km/h.
En esta posición, la caja de transferencia bloquea mecánicamente ambos ejes, delantero y trasero, que giran a la misma velocidad para obtener máxima tracción. IMPORTANTE: Como esta posición está diseñada para un uso temporal, no se debe conducir con la tracción total conectada en asfalto seco.
Neutral:
A diferencia de muchos sistemas de tracción total, el Command-Trac se caracteriza por disponer de una posición neutral en su caja de transferencia.
Esto permite que se pueda remolcar el vehículo sin dañar la transmisión.
Tracción a las Cuatro Ruedas con Reductora conectada (Low- Range 4WD):
La selección y abandono de la posición de reductora ha de realizarse con el vehículo totalmente parado y en punto muerto.
La potencia del motor se transmite a través de la caja reductora que multiplica el par por 2.72:1. Al ser multiplicado en más del doble la relación del cambio, el conductor obtiene un par óptimo y un mayor control en condiciones adversas. IMPORTANTE: No se debe utilizar la reductora en condiciones de asfalto seco


Información obtenida del Manual de Conducción de Jeep por club jeep adventure

Conseguí cosas que me faltaban para la Comanche!!

Así es este fin de semana logre encontrar cosas que me hacían falta para continuar con la modificación de la Comanche, entre otras cosas:

  • Tolva que cubre las aspas del motor.
  • Resortes Skyjacker p/suspensión de 4.5"
  • Eje delantero Dana 30
  • Brazos Rough Country p/suspensión de 4.5"
  • Transfer NP231 y Transmisión automática (aun cuando preferiría la transmisión manual)
Al parecer casi tengo todo para la conversión, me resta ir a recoger
  • La caja y transfer que se encuentra cerca de casa, esto sera por ahí del 22 o 23 de marzo
  • El eje delantero que se encuentra en Aguascalientes esto será para el fin de semana del 26 de marzo
Así que iniciando abril le dedicaremos tiempo a la conversión, la próxima semana llevare a que le hagan el SOA, para que al montar el nuevo eje delantero quede nivelada con el cambio de suspensión de 4.5"

Saludos...

13 marzo 2011

Sistema de enfriamiento Comanche

Ya tenía varios días con la idea de modificar el sistema de enfriamiento de la Comanche "Bachoco II"  solo faltaba conseguir lo necesario para hacerlo, y pues aun con algunos faltantes el día de hoy me di a la tarea de modificarlo.
Lo primero fue retirar todas esas piezas extrañas que habían instalado para ponerla en operación, una manguera de resorte, de lo peor, el resorte finalmente se oxida y se va al interior del radiador " recordaran que eso fue lo que me encontré al desmontar el del CJ5 "Bachoco", eliminar el pedazo de manguera con la llave de globo, que utilizaban para corregir el nivel faltante de agua, eliminar pedazo de manguera con un tapón de madera??? y finalmente colocar el deposito de anticongelante.
Retire todas las piezas que mencione y las puse donde debían de estar el basurero, de ahí me enseguida presente la manguera nueva del radiador, para verificar la longitud y trayectoria, tuve que recortar una pequeña sección para que no fuera aplastada por la tapa del cofre.
Previa la colocación de la botella, tuve que fabricar una base ya que la que viene de origen ya no se encontraba en su lugar, y aprovechando un pedazo de lamina que me sobro de una tapa de registro y casa de bombas de la obra, corte una sección de 25cm x 30cm, el corte lo hice con la esmeril de 4000rph (de las chicas) con un disco de corte de acero,
Una ves cortada doble un extremo a manera de pestaña, para colocarlo atornillada en el interior de la salpicadera, la presente para verificar medidas e igual presente el bote, desmonte todo para ajustar detalles y redondear las esquinas.
Coloque la base y presente el bote verifique dimensiones y salida inferior de manguera para colocar de forma definitiva la lamina, de ahí definí la trayectoria de las mangueras, que por el momento conecte directamente a la botella, en días próximos agregare un par de "Y" de 3/4" para conectar a la calefacción tanto de entrada como de salida.
Para definir la conexión de mangueras en el bote, le dimos una revisada al manual de Haynes, para definir la posición de estas, tenia serias dudas al respecto de cual debería de conectar en la toma superior y cual debía de estar en la salida inferior.
Finalmente quedaron las mangueras conectadas y apretadas con abrazaderas al tanque, y el bote fijado momentáneamente con moños a la base y a la carrocería. Llene con anticongelante y hechas las pruebas de funcionamiento habilite con la lamina una corbata metálica que fije a la carrocería y a la conexión del bote para fijarlo.
Para facilitar la colocación de mangueras y evitar estarse peleando con este tipo de uniones, tengo la costumbre de emplear jabón de manos, del liquido, que hace que resbale el hule y mas fácil la conexión de tubos y manguera, ademas de que al secarse funciona como pegamento.
La herramienta que emplee durante todo el proceso fue  matraca y dados para aflojar y apretar abrazaderas, navaja para ajustar el largo de las mangueras, esmeril y martillo para habilitar la base y corbata de fijación de bote.

11 marzo 2011

Brazos Ajustables TT4x4

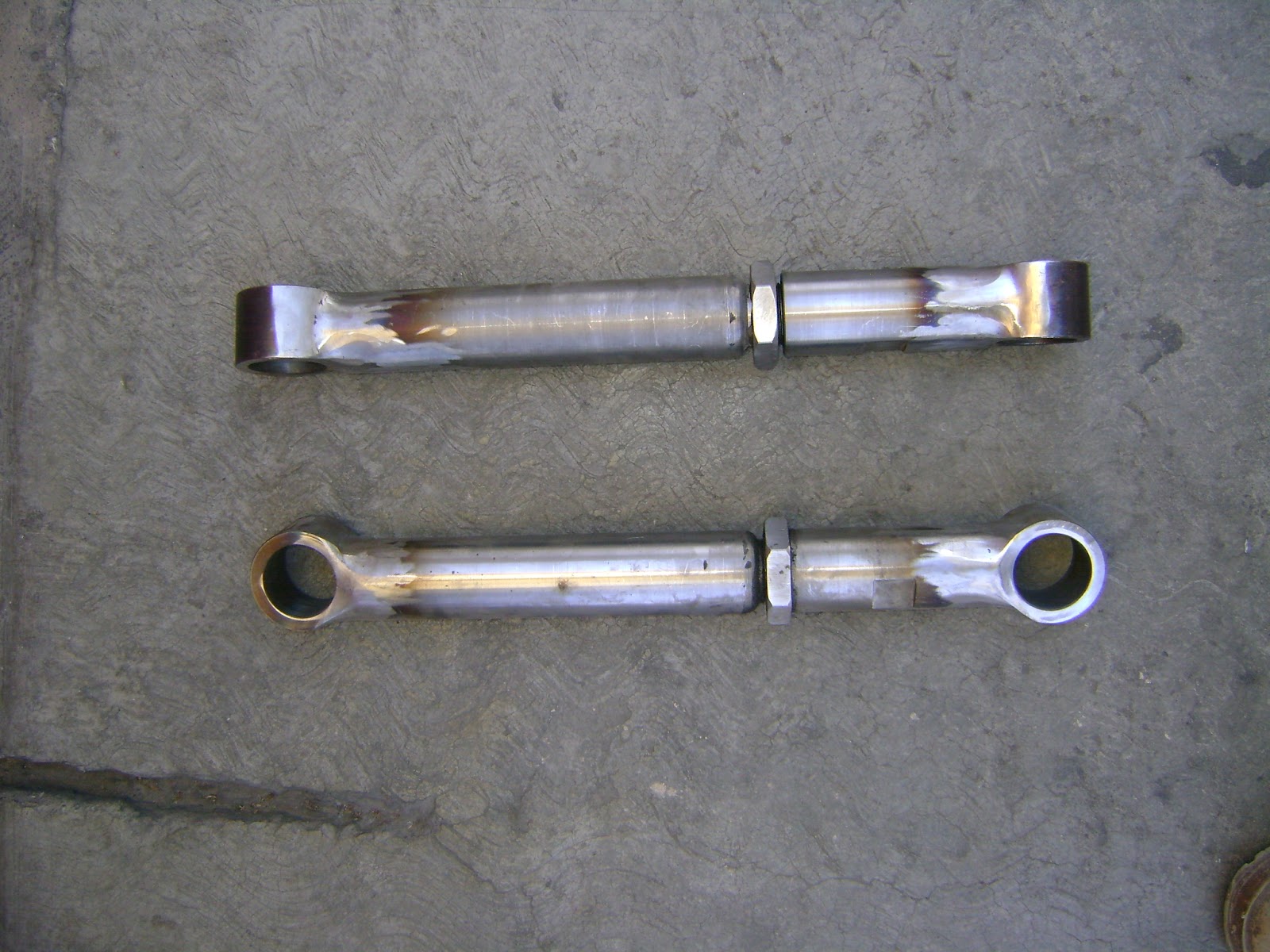

Aquí están los brazos ajustables que mande hacer para la XX, la longitud esta diseñada hasta para una suspensión de 8"


Como comente en entrada interior, estos se hicieron para corregir el centro del eje delantero de la Cherokee, se fabricaron en tubo mecánico de 2" de diámetro, por 41" de longitud cerrados.

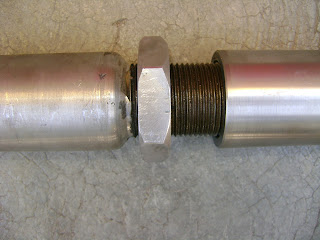

Los tornillos de extensión tienen un diámetro de 1.5" por 4" de largo.

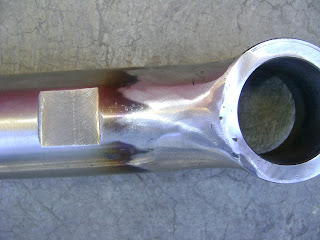

Los ojales fueron hechos para recibir los bujes originales de la Cherokee con la idea de no batallar demasiado al sustituirlos, ya que estan en cualquier Refaccionaria y son económicos.


10 marzo 2011

Limpieza de piezas en oxidación o corrosión

Me encontré este bueno consejo para quitar el óxido de piezas de metal difíciles de limpiar (desoxidar), o difícil tallar con cepillo de alambre o cepillo eléctrico,  piezas que se trabaja mucho para lijarlas o cepillarlas.... este es un proceso un tanto fácil de desarrollar. Necesitas una batería de auto, o cargador de 12 volts, un bote lo suficiente grande para sumergir la pieza a lavar o desoxidar.
El proceso se llama Eliminación de Oxido por Electrólisis, (datos obtenidos en otra página), se anexan fotos donde se puede ver el proceso mismo.
Paso 1. Definir el tamaño del frasco a emplear, este dependerá del tamaño de la o las piezas a limpiar.
Paso 2. Agregar agua
Paso 3. Agregar carbonato de sodio de preferencia por ser el de mejores resultados,  si no lo encuentras puedes usar bicarbonato del que hay en tu cocina, o como último recurso sal común de cocina.

Paso4. Fabricas con un pedazo de alambrón una espiral que se le llama ánodo,  que deberá de colocarse en el fondo del frasco y conectado por medio de un cable calibre 10 con forro de plástico de preferencia color rojo ( 1 recordar que es el de corriente, además de evitar el contacto con el metal objeto del proceso) este deberá finalmente ir conectado al electrodo positivo(+) de tu batería.
Paso5. La pieza a limpiar deberá de ir amarrada igual con un cable de cobre calibre 10 con forro de plástico color negro llamado cátodo, que deberá de ir conectado al electrodo negativo (-) de ser posible podemos tener el cargador de batería de respaldo o usarlos en paralelo para mantener constante el voltaje.


Este proceso de limpieza a fondo de tipo casero, nos permitirá limpiar cualquier pieza metálica sin entrar en el proceso complicado de cepillar.

Quedaron listos los Brazos ajustables de la XJ (la "XX")

Así es este fin de semana paso con el amigo del torno por los brazos ajustables que que mande hacer, se hicieron con tubo mecánico de 2" exterior de un lado viene soldada una de las terminales, y del lado contrario le hice cuerda para adaptar una terminal ajustable para poder colocar de forma centrado el eje delantero, ya que ahora esta corrido hacia atrás como 1.5 cm y eso hace que las llantas al girarlas rocen con la carroceria.

Chequen esta gráfica donde nos indican el largo que deben de tener tanto los brazos superiores como inferiores en relación con la altura de la suspensión.
O sea que si traigo una suspensión de 6" en mi Cherokee, los brazos Inferiores (LCA's) deberían de tener una longitud de 16.62" y los brazos Superiores (UCA's) deberían tener un a longitud de 15.44" , esta se toma del centro de los ojales,
Anduve buscando bujes de poliuretano pero no fue posible encontrarlos, por lo que mejor opte por emplear los que trae la Cherokee de fabrica, estos vienen con forro metálico y con un buje mas grueso que los de poliuretano, ademas cambiarlos no sera ni costoso ni complicado.  En la Cherokee aun cuando trae brazos de Rough Country, estos estaban diseñados para una suspensión de 4.5" pero como la subí hasta 6" estos brazos ya quedaron cortos y jalaron para atrás mi eje delantero.

Ahora lo que vamos a mandar hacer es la barra de dirección con algunos cambios, esta igual la haremos en el mismo tubo mecánico que empleamos en los brazos, con terminales con cuerda invertida y donde colocaremos igual terminales originales y una placa de 3/8" superior donde conectaremos la barra que viene del brazo Pitman, que igual la fabricaremos con terminales cuerda invertida algo similar a lo que trae este amigo en la Cherokee en la siguiente foto, con algunas modificaciones igual, este concepto ya lo había visto antes pero en la foto se puede observar a detalle, la intención de la placa es corregir la inclinación de la barra estabilizadora.

09 marzo 2011

Sistema de enfriamiento Comanche

La Comanche la adquirí con varias modificaciones mal hechas, ustedes saben, cuando la gente no encuentras lo que se requiere para tener su vehículo en las mejores condiciones posibles, se les da por querer improvisar y estas generalmente no son las mas adecuadas, pues este es el caso de mi MJ, en ese afán de remediar los desperfectos quien la tenia anteriormente, se dedico a parcharla, como en el caso del sistema de enfriamiento.
Primero elimino la Botella de Presión de Anticongelante, en este modelo, el radiador no trae boquilla donde se rellene la falta de anticongelante, esto se hace a través de la botella que comento.


Corto las mangueras y las desconecto del sistema de calefacción, ademas a una le puso un tapón de madera y una abrazadera y a la segunda le coloco una válvula de globo para por ahí rellenar la falta de liquido anticongelante.
Bueno ahora me toca reponer y corregir todos estos cambios locos que se hicieron, ya revise si no hay fuga en el sistema de calefacción y se encuentra en buenas condiciones, ya adquiri la botella de presión de anticongelante y las mangueras, solo me resta conseguir una "T" adicional y rehacer las conexiones.
El arreglo lo haré este fin de semana junto con el detalle del CJ5.

Sistema de Control de Vapores de Gasolina

El otro día pase por un Autozone y entre a buscar conectores de mangueras y codos para reinstalar algunas mangueras del Sistema de Control de Vapores de Gasolina que andaban sueltas o desconectadas, también algunos paquetes de tornillos, para cambiar todos los que le habían colocado el hojalatero, porque eran todos diferentes.
Me hice de codos mangueras de vació y creí que todo lo necesario para recolectar y corregir lo que andaba mal resuelto.
El domingo después de resolver lo del radiador del Bachoco, metí la Comanche al garaje para revisarla y conectar lo conectable.
Inicie por resolver la manquera que va de la tapa de las punterías hacia el filtro de aire lo que emplee fueron un par de codos de noventa para la manguera de 1/2" que ya tenia, para ensartar los codos en la manguera hice uso de un viejo truco, usar jabón para que resbalara, ya que una ves que se seca igual sirve para que se peguen.
De ahí sustituí conectores de la marguera que va del Solenoide ERG.
Ajuste las demas ya que andaban un poco flojas.
